이미지 어노테이터

어노테이터 정의 및 기능

이미지 어노테이터는 객체 구분, 분류 등의 이미지 데이터 형식을 지원하는 어노테이터입니다.

이미지 어노테이터에서는 이미지를 불러와 객체를 식별하고 라벨을 부여할 수 있도록 지원합니다. 바운딩 박스, 폴리곤, 키포인트 등 다양한 방식으로 라벨링 작업을 수행할 수 있으며, 인공지능 모델 학습에 필요한 가공, 정제된 데이터를 생성하는 데 활용됩니다.

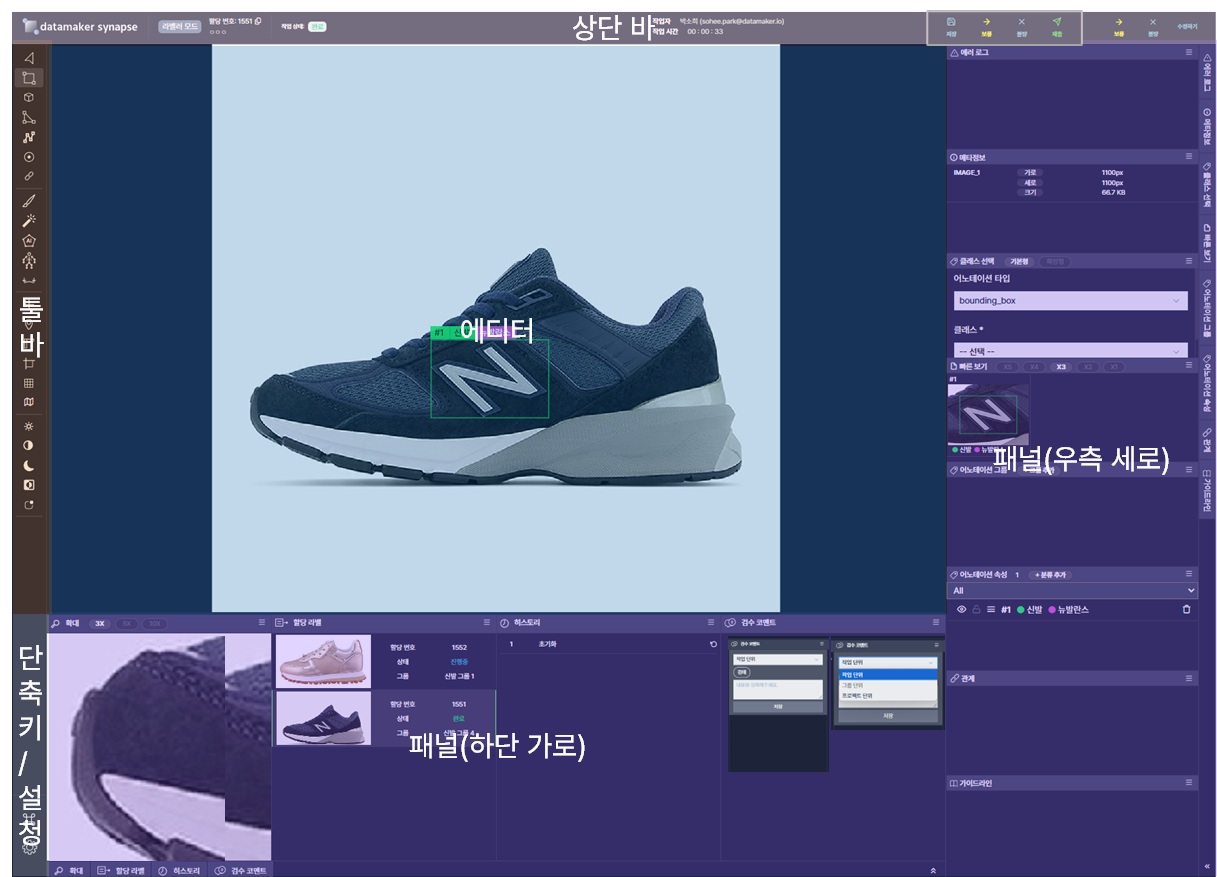

이미지 어노테이터의 구조

이미지 어노테이터는 헤더, 툴바, 에디터, 패널, 단축키 및 설정으로 구성되어 있습니다.

헤더

현재 어노테이터 작동 모드, 라벨(작업) 정보, 사용자 및 워커 정보, 저장/제출 버튼 등이 표시됩니다. 프로젝트에 설정에 따라 작업 보류, 불량 상태를 허용하는 경우에는 헤더 우측에 보류, 불량 버튼이 추가 생성됩니다.

어노테이터의 작동 모드

어노테이터의 작동 모드는 작업 데이터 모드 / 관리자 모드 / 라벨러 모드 / 검수자 모드 가 있습니다.

• : 사용자(관리자 측) 프로젝트에서 작업을 불러온 경우에 해당
• : 사용자(관리자 측) 프로젝트에서 할당 작업을 직접 불러온 경우에 해당
• : 작업자가 할당 작업을 불러온 경우에 해당
• : 검수자가 할당 작업을 불러온 경우에 해당

프로젝트 정보 및 할당 번호

• 프로젝트 명 : 현재 작업하는 할당 작업이 포함된 프로젝트의 이름을 의미합니다.
• 할당 번호 : 현재 작업하는 할당 작업 번호(ID)를 의미합니다.

작업 및 검수 상태 정보

• 작업 상태 : 대기/진행중/보류/완료
• 검수 상태 : 대기/반려

사용자/워커 정보

• 사용자 및 워커(작업자/검수자)의 정보 : 사용자 및 작업자/검수자의 이름과 계정이 보여집니다.
  (※ 검수자 화면에서는 해당 할당 작업을 진행한 작업자도 확인 가능함)
• 작업 시간 : 현재 작업하는 할당작업에 할애하고 있는 작업 시간이 카운팅됩니다.

작업 수행 관련 버튼

• : 현재까지 진행한 어노테이션 대상 데이터의 작업을 임시 저장할 수 있습니다. Ctrl+S단축키로도 임시 저장할 수 있습니다.
• : 현재 어노테이션 대상 데이터의 작업을 완료하고 제출할 수 있습니다.
• : 검수자가 작업자가 진행한 할당 작업에 대해 반려 처리를 할 수 있는 기능입니다. 할당 작업 방식이 묶음인 경우, 마우스 호버(마우스를 버튼 위에 올려놓는 액션)시 '묶음 반려'가 가능합니다.
• : 할당 작업의 데이터에 이상이 있거나 해당 프로젝트와 관련이 없는 데이터인 경우 불량 처리를 할 수 있습니다. 프로젝트 설정에서 '불량' 기능을 허용한 경우에만 해당 기능을 활용할 수 있습니다.
• : 검수자가 작업자가 진행한 할당 작업에 대한 승인 처리를 할 수 있는 기능입니다.
• : 제출 후 수정을 원하는 경우 해당 기능을 활용할 수 있습니다. 버튼을 누르면 불량 처리 혹은 새로운 제출, 반려 처리 등을 할 수 있습니다.
• : 작업 데이터 모드에서 사용자(관리자)가 라벨링 한 작업 결과를 적용할 수 있는 기능입니다.
• : 작업/검수 중 해당 할당 작업에서 코너 케이스 혹은 기타 이유로 수행이 어려운 경우 보류 기능을 통해 다음 할당 작업물로 넘어갈 수 있는 기능입니다. 보류 횟수는 프로젝트 설정에서 지정한 횟수만큼 수행할 수 있습니다.

❗️

제출 시 어노테이션 검증

제출 시 어노테이션이 없거나, 속성 설정이 안 된 어노테이션이 있는 경우 경고 메시지를 어노테이터 우측 하단에 보여줍니다.

에디터

에디터는 데이터가 표시되어 어노테이션을 추가하는 공간입니다.

툴바

어노테이터 좌측의 툴바 도구는 크게 라벨링 도구와 보조 도구로 나누어지며, 사용자(리더/매니저)는 프로젝트 생성/설정시 오토 라벨링 도구를 비롯한 스마트 툴을 배치할 수 있습니다.

툴바의 도구 사용법은 👉 7-2. 라벨링 도구에서 확인해주세요.

패널

패널은 라벨링 작업을 지원하기 위해 편의를 제공하는 다양한 보조 창을 말합니다. 패널은 위치에 따라 크게 하단 가로 패널, 우측 세로 패널로 나누어 활용할 수 있으며, 각 패널들의 보이기/숨기기, 자리 배치는 사용자가 편의에 따라 언제 이동시켜 활용할 수 있습니다.

패널은 확대/할당 라벨/히스토리/검수 코멘트/에러로그/메타정보/클래스 선택/빠른 보기/어노테이션 그룹/어노테이션 속성/관계/가이드라인 등이 있습니다. 어노테이터 종류별 패널이 다르게 탑재되어 있으며, 작업에 주로 활용하는 패널만 설정하여 효율과 편의성을 높일 수 있습니다.

• 패널 명칭 및 기능

• 패널 보이기/숨기기 기능

하단 가로 패널의 맨 아래, 세로 패널의 가장 오른쪽에 위치한 패널 이름 탭을 누르면 해당 패널을 숨기거나 보이게 만들 수 있습니다.

패널 탭 버튼 가장 오른쪽 또는 아래쪽의 겹 화살표 표시(>>) 를 누르면 가로 또는 세로 패널 전체를 숨기고 보이게 할 수 있습니다.

• 패널 위치 변경 기능

하단 가로/우측 세로 패널 공간 내에서 순서를 변경하거나 다른 패널 공간으로 위치를 변경하여 패널의 레이아웃을 사용자 마음대로 바꿀 수 있습니다.

패널 탭 버튼을 드래그하여 패널 공간 내에서 원하는 순서에 배치합니다.

각 패널의 우측 상단 이동 버튼을 클릭하여 '하단 가로 패널로 이동/ 우측 세로 패널로 이동'을 눌러 위치를 변경할 수 있습니다.

설정

• 저작도구를 설정하는 곳으로 어노테이션, 전역, 패널 등의 기능들을 설정할 수 있습니다.

단축키

• 라벨링 작업에 필요한 각종 기능의 단축키 정보를 확인할 수 있는 곳으로, 단축키는 특정 기능을 빠르게 실행하기 위한 키보드 상의 키 조합을 의미합니다.
• 툴바 하단에 명령(Command, ⌘) 모양의 단축키 버튼이 위치해 있으며, 작업 중 언제든지 단축키를 확인할 수 있습니다.
