PCD 어노테이터
PCD annotator
PCD 어노테이터는 상단 바, 툴바, 에디터, 패널, 단축키 및 설정로 구성되어 있습니다.

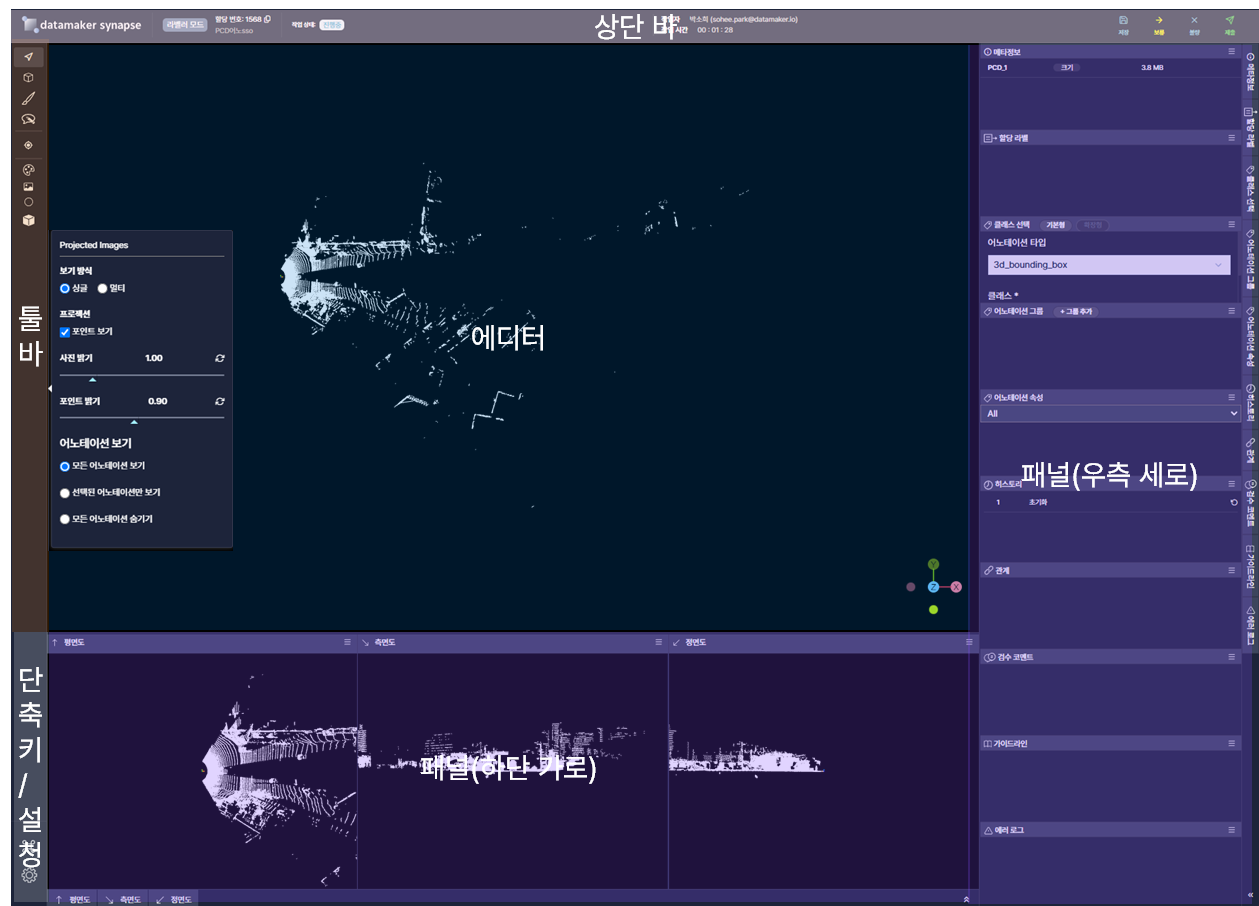

PCD 어노테이터 화면
상단바
현재 라벨(작업)과 작업자에 대한 정보 및 저장/제출/(불량) 버튼 등이 표시됩니다.
에디터
에디터는 데이터가 표시되어 어노테이션을 추가하는 공간입니다.
툴바
어노테이터 좌측의 툴바 도구는 크게 라벨링 도구와 보조 도구로 구성되어 있습니다. 라벨링 도구는 큐보이드, 세그멘테이션이 있으며, 보조도구로는 선택 도구, 포커싱 모드, 색상 설정, 실제 이미지, ROI, ROI 박스가 있습니다.
툴바의 도구 사용법은 👉 라벨링 도구에서 확인해주세요.
패널
패널은 라벨링 작업을 지원하기 위해 편의를 제공하는 다양한 보조 창을 말합니다. 패널은 위치에 따라 크게 하단 가로 패널, 우측 세로 패널이 있으며, 각 패널들의 보이기/숨기기, 자리 배치는 사용자가 편의에 따라 언제 이동시켜 활용할 수 있습니다.
- PCD 어노테이터의 주요 패널 및 기능
| 패널 명칭 | 패널 기능 |
|---|---|
| 평면도 | 선택한 객체를 위에서 보여주는 패널입니다. 패널에서 3차원 박스의 크기를 조절할 수 있습니다. |
| 측면도 | 선택한 객체를 옆에서 보여주는 패널입니다. 패널에서 3차원 박스의 크기를 조절할 수 있습니다. |
| 정면도 | 선택한 객체를 뒤에서 보여주는 패널입니다. 패널에서 3차원 박스의 크기를 조절할 수 있습니다. |
| 히스토리 | 작업 내역이 기록된 패널. Ctrl+Z를 여러 번 누르지 않고도 몇 단계 이전 작업 상태로 돌아갈 수 있으며, 라벨을 저장 또는 작업 제출 시 목록이 초기화됨 |
| 에러 로그 | 어노테이터 시스템에서 발생한 오류 내용을 기록하는 로그로, 문제의 원인을 분석하고 버그를 수정할 수 있도록 상세 정보 제공 |
| 메타정보 | 데이터의 기본 메타 정보(데이터 유형, 크기 등)를 확인할 수 있는 공간 |
| 클래스 선택 | 새로 생성하는 어노테이션의 기본 클래스를 미리 설정할 수 있음 |
| 주요 비중을 차지하는 클래스가 있거나 클래스 별로 어노테이션을 생성하는 등 같은 클래스 설정을 반복해야 할 필요성이 있을 때 사용하면 용이함 | |
| 기본형 모드에서는 드롭다운(dropdown) 형식, 확장형 모드에서는 버튼 형식으로 클래스를 선택할 수 있음 | |
| 어노테이션 그룹 | 생성된 어노테이션들의 그룹화 작업을 진행하는 공간. +그룹 추가버튼을 이용하여 그룹을 추가하고, 어노테이션들을 선택 후 그룹 패널의 +버튼을 이용하여 그룹으로 묶을 수 있음 |
| 어노테이션 속성 | 라벨에 부착한 어노테이션을 확인할 수 있는 패널. 생성된 모든 어노테이션이 이 패널에 목록화되며, 각 어노테이션을 선택하여 클래스 및 기타 속성들을 설정할 수 있음. 생성된 순서대로 어노테이션 번호가 부여되며, 눈 아이콘을 클릭하면 어노테이션 숨기기, 이동 버튼을 드래그하면 어노테이션 번호(순서)를 변경할 수 있음. 상단의 드롭 다운을 이용해 어노테이션 타입/그룹 별로 필터 하여 확인할 수 있음. 검수자는 이 패널에서 어노테이션 별로 검수 코멘트를 등록할 수 있음 |
| 관계 | 어노테이션 간 생성된 관계를 확인할 수 있음. 해당 패널에서 각 관계의 클래스(카테고리) 설정할 수 있음 |
| 가이드라인 | 관리자가 등록한 가이드라인 게시판에 등록한 글을 확인할 수 있음 |
- 패널 보이기/숨기기 기능
하단 가로 패널의 맨 아래, 세로 패널의 가장 오른쪽에 위치한 패널 이름 탭을 누르면 해당 패널을 숨기거나 보이게 만들 수 있습니다.
패널 탭 버튼 가장 오른쪽 또는 아래쪽의 겹 화살표 표시(>>) 를 누르면 가로 또는 세로 패널 전체를 숨기고 보이게 할 수 있습니다.
- 패널 위치 변경 기능
하단 가로/우측 세로 패널 공간 내에서 순서를 변경하거나 다른 패널 공간으로 위치를 변경하여 패널의 레이아웃을 사용자 마음대로 바꿀 수 있습니다.
패널 탭 버튼을 드래그하여 패널 공간 내에서 원하는 순서에 배치합니다.
각 패널의 우측 상단 이동 버튼을 클릭하여 '하단 가로 패널로 이동/ 우측 세로 패널로 이동'을 눌러 위치를 변경할 수 있습니다.
설정
- 저작도구를 설정하는 곳으로 어노테이션, 전역, 패널 등의 기능들을 설정할 수 있음
| 구분 | 설정 기능 | 기능 설명 |
|---|---|---|
| 어노테이터 설정 | 어노테이션 두께 | |
| 어노테이션 선 색상 | ||
| 선택된 어노테이션 선 두께(PX) | ||
| 편집점 크기(PX) | ||
| 확대/축소 속도 10(기본값:10) | ||
| 어노테이션 선택시 연관된 관계도 함께 선택 | ||
| 전역 설정 | 폰트 크기 | 클래스 선택 패널의 글씨 크기를 조절 |
| 패널 레이아웃 초기화 | 클래스 선택 패널의 레이아웃 초기화 기능 | |
| 패널 설정 | 메타정보/클래스 선택/빠른 보기/어노테이션 그룹/어노테이션 속성/관계/가이드라인/확대/히스토리/에러 로그 | 해당 패널들의 보이기/숨기기 기능 |
단축키
- 라벨링 작업에 필요한 각종 기능의 단축키 정보를 확인할 수 있는 곳으로, 단축키는 특정 기능을 빠르게 실행하기 위한 키보드 상의 키 조합을 의미합니다.
- 툴바 하단에 명령(Command, ⌘) 모양의 단축키 버튼이 위치해 있으며, 작업 중 언제든지 단축키를 확인할 수 있습니다.
브러시 지우개 토글 : Tab
그리기/지우기 모드 변경 : Alt
브러시 사이즈 증가 : ]
브러시 사이즈 감소 : [
세그멘테이션 박스 보이기/감추기 : B
세그멘테이션 브러시 잠금/해제 : Ctrl+Shift+L/단축키+Shift+L
mergeEqualSegments : Ctrl+Shft+M
Updated 14 days ago
